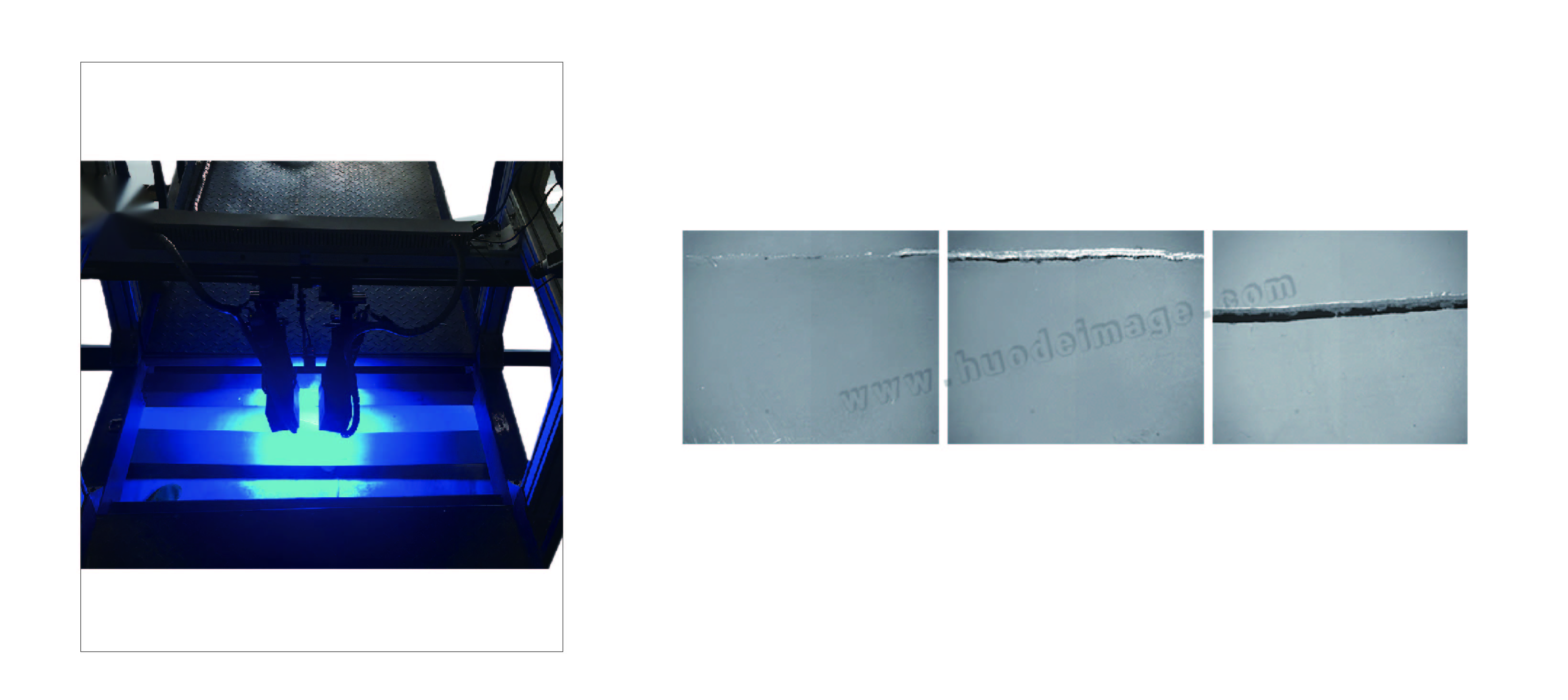

裂紋動態擴展系統基于光學測量、機器視覺技術，用于大型構件軸向裂紋在損傷容限試驗中的緩慢擴展過程中的長度跟蹤及測量。既能保證試驗數據的準確性，降低人工讀取數據的風險，同時可實時獲取裂紋長度與循環數的對應關系。

適用于：大型構件檢測，大型壁板缺陷檢測，材料強度測試。

功能：

1、動態測量。工件在隨機的做上、下振動，在振動過程中，裂縫隨時可擴展，可以對裂紋的擴展做實時記錄，隨時將工件表面裂縫圖像清晰的抓取并保存，對缺陷通過檢測軟件進行處理，測量其實際長度，記錄圖像和數據。

2、上下位移30mm。采用特制的相機、鏡頭及配套光源，能夠?qū)ι舷抡穹畲鬄?5mm的構件（高度差30mm），精準測量其裂紋擴展長度。

3、高度測量。能夠準確測量構件受到外力時的高度，與裂紋的長度變化綁定，精度0.01mm。

4、循環數識讀。能夠直接識讀實驗臺計算機顯示器上加載外力的循環數，與裂紋長度綁定。

5、雙向檢測。一般情況下，裂紋的擴展是會向左右2個方向擴展，本測量裝置可同時測量兩個方向裂紋擴展長度。

6、大范圍檢測。可自動跟蹤裂紋的擴展變化，進行長距離跟蹤測量，測量范圍800mm（也可定制更長）。

7、數據及圖像保存于本地硬盤，可進行歷史試驗數據查詢。

8、點擊裂紋圖像的任意位置直接獲取裂紋長度等。
